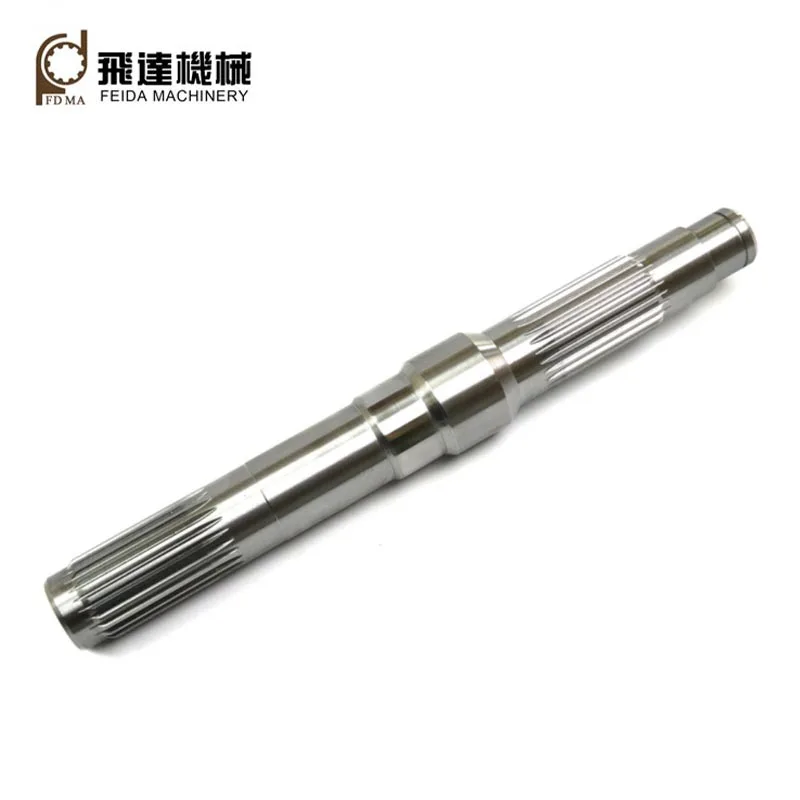

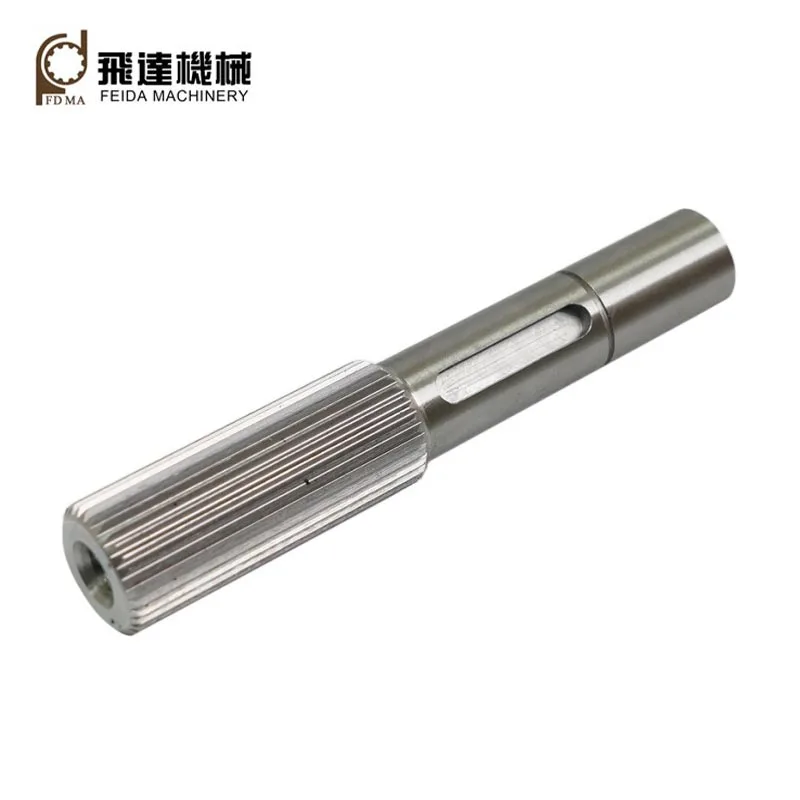

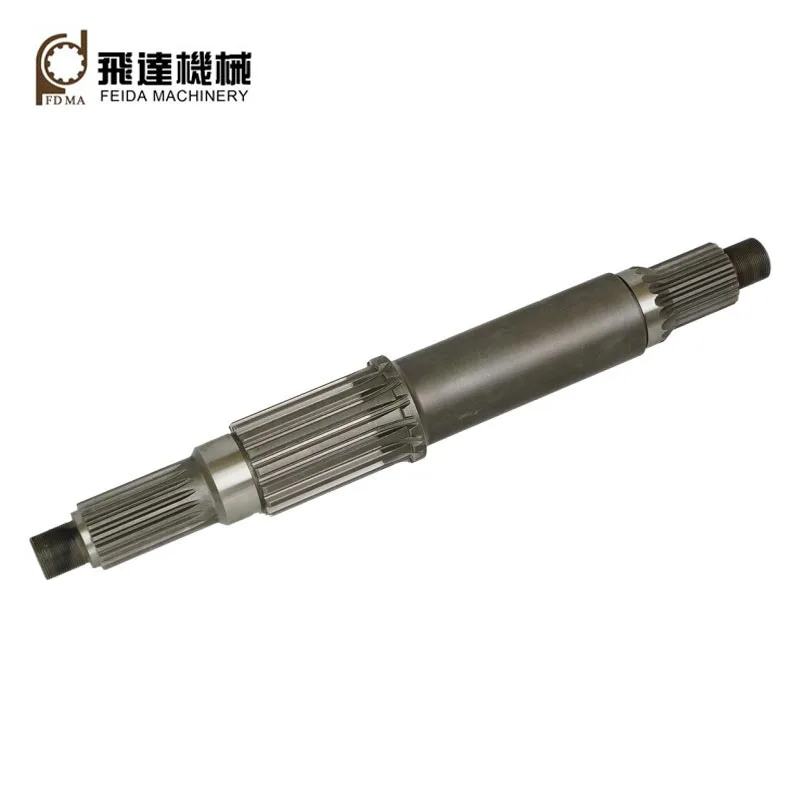

Spline skafter

Skræddersyet af Feida Machinery fabrik, spline aksler er mekaniske komponenter, der har kamme eller tænder og funktion ved at gå i indgreb med riller i parringskomponenter, overføre drejningsmomentet til parringskomponenter.Udover sender drejningsmoment, de har også funktioner som at absorbere forskydning, øge styrke, reducere vibrationer og støj, forenkling af montering og demontering, aksial glidning osv.

To almindelige typer

1. Rektangulær: På grund af deres ligesidede tænder med rektangulære (flade) toppe og rødder, har de fordelene af enkelt design, lave produktionsomkostninger og nem bearbejdning og inspektion.
2. Involut: De har evolvente kurver (svarende til tandhjulstænder), afrundede tandrødder, ensartet stigning, hvilket resulterer i selvcentrerende funktion, høj belastningskapacitet, høj styrke og udskiftelighed.

Kerneparameter

Modul: M0,5-5
Præcisionsgrad: ISO/DIN 6-10
Antal tænder: Jo flere tænder, jo højere belastningskapacitet
Trykvinkel: de almindelige værdier er 30, 37,5 og 45 grader.
Mindre trykvinkel giver højere belastningskapacitet; større vinkler er bedre til glideforbindelser.
Pitch diameter: den teoretiske referencecirkel.

Anvendelse

Involute spline-aksler er velegnede til forbindelser med store belastninger, høje krav til centreringsnøjagtighed og store dimensioner. De bruges typisk i en bred vifte af applikationer, såsom drivsystem til biler, styring mekanismer, bådmotorer, propelsystemer, spil, flymotorer, gearkasser, differentialer, transferkasser osv.

Efter mere end 30 års udvikling har Feida Machinery nu tre fabrikker: en til mekanisk transmission komponenter, en til tilpassede præcisionsdele og en til metalpladedele. Vi er i stand til at producere høj kvalitet spline aksler, der bruger CNC-spline-behandlingsteknikker (f.eks. hobbing, formning, broching, slibning osv.) og høj kvalitet rå materialer (f.eks. 40Cr, 42CrMo, 20CrMnTi, 6061, 7075 osv.).

Hele bearbejdningsprocessen

Råmaterialer → Smedning → Drejning → Splinebearbejdning → Fræsning → Varmebehandling → Slibning → Inspektion → Emballage & forsendelse

Vigtigste produktionsudstyr

Med mere end 30 års udvikling har Feida Machinery et komplet sæt avanceret fremstilling udstyr, inkl CNC drejebænk, CNC gear hobber, CNC gear shaper, CNC gear barbermaskiner, CNC spline broaching maskine, CNC gear kværn, CNC bearbejdningscenter osv.

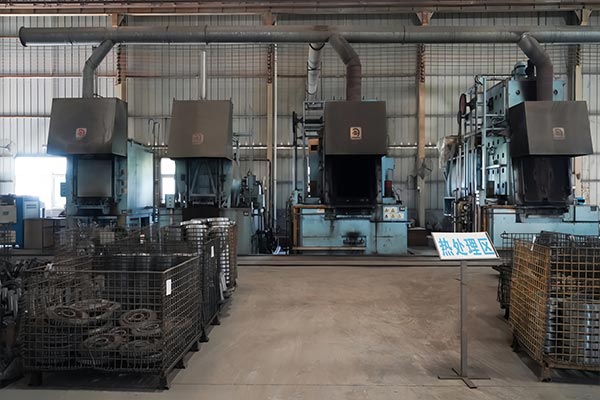

Varmebehandling

Vores varmebehandlingsprocesser omfatter bratkøling og temperering, karburering og bratkøling, højfrekvent hærdning, carbonitrering, nitrering osv. Gennem varmebehandling kan de mekaniske egenskaber af vores spline-aksler være optimeret meget godt.

FAQ

Hvordan garanterer du kvaliteten af ​​præcisionsdele?

Feida har bestået ISO:2015 kvalitetsstyringssystem certificering.
Vi implementerer et multi-stage Quality Control (QC) system:
Initial Article Inspection (FAI): Fuld dimensionel verifikation før masseproduktion starter.
In-Process Quality Control (IPQC): Prøveudtagningskontrol hver 2.-3. time under bearbejdningsprocessen.
100 % endelig inspektion: Hver del gennemgår en sidste kontrol for dimensioner og overfladefinish før emballering.

Hvordan er din eftersalgsservice?

Vi har etableret et omfattende eftersalgsservicesystem, som giver rettidig teknisk support og løsninger for at sikre, at kunderne ikke har nogen bekymringer under brug.
