Hvad gør metal lige vinkelgear pålidelige til industriel krafttransmission?

2026-09-18 0 Efterlad mig en besked

Metal lige vinkelgearer kompakte mekaniske komponenter designet til at overføre roterende bevægelser og drejningsmoment mellem krydsende aksler, almindeligvis hvor en ændring i transmissionsretningen er påkrævet. Deres lige tandgeometri giver dem en relativt enkel konstruktion og gør dem velegnede til mange industrielle mekanismer, hvor pålidelig kraftoverførsel, kompakt installation, kontrollerbare produktionsomkostninger og ligetil vedligeholdelse er vigtige.

For købere involverer valg af et passende gear meget mere end at vælge en diameter eller tandantal. Materialekvalitet, hårdhed, gearforhold, trykvinkel, akselarrangement, tandnøjagtighed, fladebredde, driftshastighed, smøring, monteringsnøjagtighed og forventet belastning har alle indflydelse på den faktiske ydeevne. Denne vejledning forklarer de vigtigste overvejelser i praktiske termer og viser, hvordan et korrekt specificeret gear kan hjælpe med at reducere for tidligt slid, overdreven støj, dimensionelle uoverensstemmelser og uventede vedligeholdelsesomkostninger.

Indholdsfortegnelse

Hvad Metal Straight Bevel Gears er
Vigtige strukturelle funktioner
Materiale- og varmebehandlingsovervejelser
Hvordan design påvirker ydeevnen
Industrielle applikationer
Hvad købere bør tjekke før bestilling
Produktion og kvalitetskontrol
Almindelige problemer og deres årsager
Lige vinkelgear og spiral vinkelgear
Tilpasset metal lige vinkelgear
Ofte stillede spørgsmål
Konklusion

1. Hvad Metal Straight Bevel Gears er

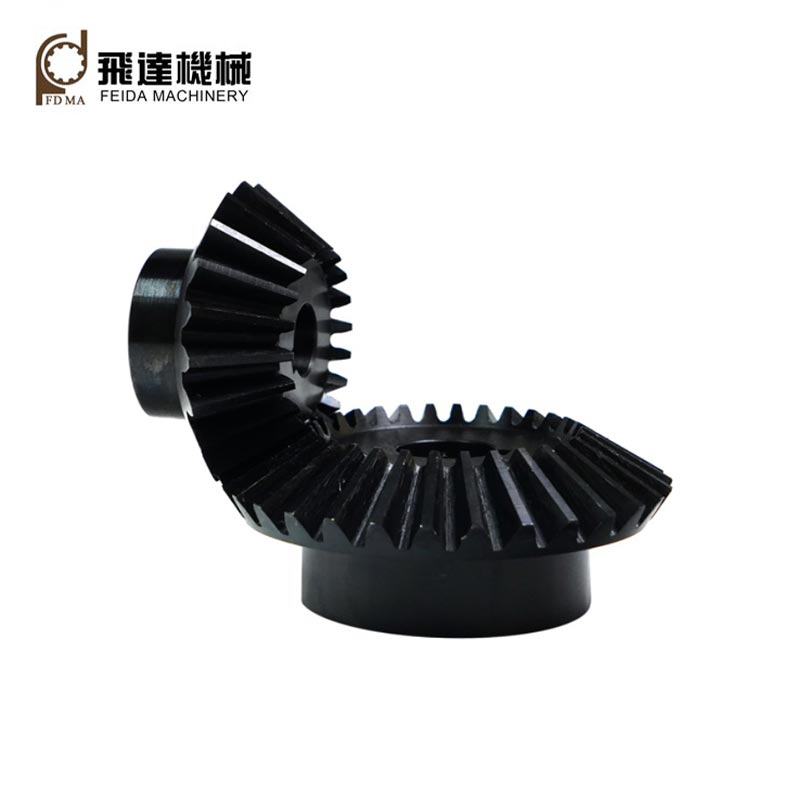

Metal lige vinkelgear er koniske tandhjul med lige tænder arrangeret langs overfladen af en pitch-kegle. Når et par koniske tandhjul går i indgreb, kan de overføre bevægelse mellem krydsende aksler, mens de ændrer retningen af kraftoverførslen.

Sammenlignet med cylindriske cylindriske tandhjul er geometrien af et konisk tandhjul mere tredimensionelt, fordi dets tanddimensioner ændrer sig over fladebredden. Tandformen, stigningskonusen, skaftvinklen, fladebredden, sløret og monteringspositionen skal derfor betragtes som et komplet system snarere end som isolerede dimensioner.

Lige vinkelgear er særligt attraktive, når applikationen ikke kræver det jævne højhastighedsindgreb, der er forbundet med mere komplekse design med buede tænder. Deres forholdsvis ligetil tandarrangement kan også være fordelagtigt til visse mekaniske systemer med lav til moderat hastighed, kompakt udstyr, maskindrev og udskiftningsapplikationer.

Nøglepunkt: Et lige vinkelgear bør specificeres i henhold til det komplette transmissionssystem - ikke blot efter udvendig diameter eller tandantal.

2. Strukturelle nøglefunktioner

Et pålideligt gear starter med en klar forståelse af dets geometri. Flere parametre påvirker direkte kompatibilitet, belastningskapacitet og installation.

Parameter	Hvorfor det betyder noget	Købers bekymring
Tandtælling	Påvirker transmissionsforhold og geometri.	Skal matche parringsudstyret.
Pitch Diameter	Bestemmer grundlæggende geardimensioner.	Vigtigt for installationsplads.
Ansigtsbredde	Påvirker tandkontakt og belastningsfordeling.	Skal passe til den påtænkte belastning.
Akselvinkel	Definerer den relative orientering af aksler.	Kritisk for parringskompatibilitet.
Modreaktion	Giver nødvendig betjeningsafstand.	Overdreven eller utilstrækkelig tilbageslag kan skabe problemer.

3. Materiale- og varmebehandlingsovervejelser

Materialevalg er en af de vigtigste beslutninger, når du køber metalgear. Et gear, der bruges i en let belastet pakkemekanisme, har meget andre krav end et gear, der arbejder kontinuerligt under højt drejningsmoment.

Almindelige tekniske valg omfatter kulstofstål, legeret stål, rustfrit stål og andre specialiserede metalkvaliteter. Det passende materiale afhænger af belastning, driftsmiljø, korrosionseksponering, hastighed, forventet levetid, fremstillingsmetode og tilgængelig varmebehandling.

Kulstofstål:Ofte overvejet til omkostningsfølsomme mekaniske applikationer, hvor der gælder moderate ydeevnekrav.
Legeret stål:Velegnet, når der kræves højere styrke, slidstyrke eller varmebehandlingsevne.
Rustfrit stål:Nyttigt, hvor korrosionsbestandighed er en vigtig overvejelse.
Varmebehandlet stål:Kan give en hårdere arbejdsflade og samtidig bevare passende kerneegenskaber, når det er korrekt specificeret.

Varmebehandling bør aldrig vælges uafhængigt af geardesignet. Hårdhed, kassedybde, hvor det er relevant, kerneegenskaber, dimensionsstabilitet og efterfølgende krav til efterbehandling skal alle overvejes under ét.

4. Hvordan design påvirker ydeevnen

Gearets ydeevne bestemmes af samspillet mellem geometri, materiale, fremstillingsnøjagtighed, installation, smøring og driftsforhold. Et teoretisk egnet gear kan stadig fungere dårligt, hvis de sammenkoblende komponenter er forkert justeret.

Indlæs

Moment og overført kraft bestemmer den nødvendige tandstyrke og overordnede geardimensioner.

Hastighed

Højere driftshastighed kan øge følsomheden over for tandnøjagtighed, vibrationer, smøring og balancering.

Justering

Forkert aksel- eller husjustering kan skabe ujævn kontakt og fremskynde tandslid.

Smøring

Korrekt valg af smøremiddel og vedligeholdelse hjælper med at reducere friktion, varme og overfladeskader.

5. Industrielle applikationer

Metal lige vinkelgear kan findes i mekaniske systemer, der har brug for vinkelkrafttransmission uden at kræve en meget kompleks gearkonfiguration.

Industrielle maskiner og transmissionsaggregater
Materialehåndteringsudstyr
Emballeringsmaskiner
Transportsystemer
Landbrugsmaskiner
Værktøjsmaskiner og hjælpemekanismer
Bil- og køretøjsrelaterede mekaniske systemer
Kraftoverførselsudstyr til almen brug
Skræddersyede mekaniske samlinger

Egnetheden af lige vinkelgear afhænger af de faktiske driftsforhold. Anvendelser med krævende krav til høj hastighed og lavt støjniveau kan kræve en anden konisk gearkonfiguration, mens enklere systemer kan drage fordel af den ligetil geometri med lige tænder.

6. Hvad købere bør tjekke før bestilling

Mange købsproblemer opstår, fordi køberen kun angiver et produktnavn og en grundlæggende diameter. For et udskiftnings- eller specialudstyr har producenten brug for nok information til at gengive det tilsigtede transmissionsforhold.

Antal tænder på tandhjul og gear
Påkrævet gearforhold
Pitch eller moduloplysninger
Trykvinkel og relevant geometri
Skaftvinkel
Udvendig diameter og ansigtsbredde
Krav til borediameter og kilespor
Nødvendigt materiale
Krav til varmebehandling
Driftshastighed og drejningsmoment
Installationsmål
Nødvendig mængde og produktionsplan
Inspektion og dimensionskrav

Hvis det originale gear er tilgængeligt, kan en tegning, prøve, fotografier med mål eller en komplet gearspecifikation reducere kommunikationsfejl betydeligt. For udskiftningsprojekter er information om parringsudstyret lige så vigtigt, fordi to gear skal være kompatible som et par.

7. Fremstilling og kvalitetskontrol

Produktionskvalitet påvirker direkte tandkontakt, dimensionskonsistens, løbeadfærd og levetid. Lige koniske tandhjul har konisk geometri, så styring af tandformen og relaterede dimensioner kræver passende udstyr, værktøj, målemetoder og proceskontrol.

En pålidelig produktionsproces omfatter normalt materialeverifikation, klargøring af emner, tandskæring, varmebehandling, hvor det er nødvendigt, efterbehandling, dimensionsinspektion og endelig kvalitetskontrol. Afhængigt af applikationen kan inspektion dække tanddimensioner, udløb, slør, boringsdimensioner, hårdhed, overfladetilstand og sammenkoblingsevne.

For tilpassede industrielle ordrer bør købere også spørge, hvordan produktionsprøver godkendes, og hvordan dimensionskonsistens opretholdes under batchproduktion. En leverandør, der er i stand til at kommunikere tydeligt om tegninger, tolerancer, materialer og inspektionskrav, kan hjælpe med at forhindre omkostningstungt efterarbejde.

8. Almindelige problemer og deres årsager

Observeret problem	Mulig årsag	Anbefalet tjek
Unormal støj	Dårlig justering, uegnet kontakt, for stor afstand eller driftsforhold.	Kontroller montering, slør, smøring og tandkontakt.
Hurtigt tandslid	Høj belastning, utilstrækkelig smøring, forurening eller uegnet hårdhed.	Gennemgå belastning, smøremiddel, materiale og overfladetilstand.
Ujævn kontakt	Akselforskydning eller dimensionsfejl.	Inspicer monteringsposition og matchende gear dimensioner.
For tidlig fiasko	Overbelastning, stødbelastning, forkert materiale eller utilstrækkelig designmargin.	Genberegn driftsbetingelser og gennemgå gearspecifikationer.

9. Lige vinkelgear og spiral vinkelgear

Lige og spiralformet koniske gear overfører begge kraft mellem krydsende aksler, men deres tandgeometri er forskellig. Lige koniske tandhjul bruger lige koniske tænder, mens spiralfasede tandhjul bruger buede tænder.

Feature	Lige skrå gear	Spiralt skrågear
Tandform	Lige	Buet
Fremstillingskompleksitet	Generelt enklere	Generelt mere kompleks
Typisk påføringsstyrke	Mange systemer med lav til moderat hastighed	Ofte valgt til krævende, jævnt kørende applikationer
Driftsegenskaber	Enkel og direkte tandindgreb	Mere gradvis tandindgreb

Den passende konfiguration afhænger af hastighed, belastning, støjkrav, installationsplads, produktionskapacitet og samlede systemkrav. Et gear bør derfor vælges efter maskinen frem for at sammenligne tandstile isoleret.

10. Tilpasset metal lige vinkelgear

Standardgear er praktiske, når de eksisterende dimensioner passer til maskinen. Men mange industrielle projekter kræver tilpassede gear, fordi den tilgængelige installationsplads, akselarrangement, belastning, monteringsgrænseflade eller udskiftningsdimensioner ikke er standard.

Jinjiang Feida Machinery Co., Ltd. kan komme i betragtning til projekter, der kræver tilpassede metalgearkomponenter baseret på tekniske tegninger, prøver, dimensionskrav eller applikationsoplysninger. For B2B-købere er det mest nyttige udgangspunkt en komplet teknisk specifikation i stedet for blot at anmode om en pris for "lige vinkelgear."

En praktisk tilpasningsoversigt

Når du kontakter en producent, skal du forberede:

Geartegninger eller CAD-filer
Tandantal og gearforhold
Modul- eller pitchoplysninger
Akselvinkel og monteringsmål
Krav til materiale og hårdhed
Driftsmoment og hastighed
Påkrævet mængde
Applikationsmiljø
Inspektion og tolerancekrav
Mål leveringsplan

Disse oplysninger giver producenten mulighed for at vurdere, om det foreslåede design, materiale, bearbejdningsrute og kvalitetskrav er forenelige med den påtænkte anvendelse.

11. Ofte stillede spørgsmål

Er metal lige vinkelgear egnet til industrimaskiner?

Ja. De kan bruges i mange industrielle transmissionssystemer, hvor krydsende aksler og vinkelkraftoverførsel er påkrævet. Egnethed afhænger af det faktiske drejningsmoment, hastighed, driftscyklus, justering, støjkrav og miljøforhold.

Hvilket materiale bruges almindeligvis til vinkelgear af metal?

Kulstofstål og legeret stål er almindelige valg, mens rustfrit stål og andre specialiserede materialer kan vælges til bestemte miljøer. Den passende kvalitet bør bestemmes i henhold til belastning, slid, korrosion, varmebehandling og fremstillingskrav.

Kan lige vinkelgear tilpasses?

Ja. Tilpasning kan omfatte tandantal, modul, dimensioner, boring, kilegang, akselvinkel, materiale, hårdhed, tolerancer og andre grænsefladekrav. Tekniske tegninger eller prøver kan gøre tilpasningsprocessen mere præcis.

Hvordan kan gearstøj reduceres?

Støj kan påvirkes af tandnøjagtighed, slør, justering, overfladetilstand, smøring, rotationshastighed og monteringsstivhed. Den komplette transmissionsenhed bør kontrolleres i stedet for at antage, at gearet alene er ansvarligt.

Hvilke oplysninger skal jeg give, når jeg anmoder om et tilbud?

Giv tegninger eller prøver, når det er muligt, sammen med tandantal, modul eller stigning, dimensioner, materiale, hårdhed, akselvinkel, boringsdetaljer, driftsbetingelser, mængde og inspektionskrav. Mere fuldstændig teknisk information gør generelt tilbuds- og produktionskommunikation mere effektiv.

Hvor længe kan et vinkelgear i metal fungere?

Levetiden varierer betydeligt i henhold til belastning, hastighed, materiale, varmebehandling, smøring, justering, forurening, driftscyklus og fremstillingsnøjagtighed. Der er ingen universal levetidstal, der gælder for enhver gearanvendelse.

12. Konklusion

Metal lige vinkelgear forbliver en praktisk løsning til mekaniske systemer, der har brug for pålidelig vinkelkraftoverførsel gennem krydsende aksler. Deres relativt ligetil tandgeometri gør dem anvendelige på tværs af en lang række maskiner, især når applikationen lægger større vægt på pålidelig transmission, kompakt installation, kontrollerede fremstillingskrav og vedligeholdelsesevne end på ekstremt støjsvag højhastighedsdrift.

For købere er det vigtigste skridt at matche gearspecifikationen med det virkelige driftsmiljø. Tandantal, geometri, materiale, hårdhed, fladebredde, akselvinkel, hastighed, drejningsmoment, justering, smøring og fremstillingstolerancer bør alle overvejes, før produktionen begynder.

Uanset om du har brug for udskiftningskomponenter, produktionsbatcher eller specialdesignede transmissionsdele, kan klar teknisk kommunikation hjælpe med at reducere kompatibilitetsproblemer og unødvendige udviklingsomkostninger.Jinjiang Feida Machinery Co., Ltd.kan arbejde med kunder om tilpassede gearkrav baseret på projektspecifikationer og applikationsbehov.

Har du brug for brugerdefinerede metal lige vinkelgear?

Del din tegning, prøve, dimensioner, materialekrav eller applikationsdetaljer med Jinjiang Feida Machinery Co., Ltd. Vores team kan hjælpe med at evaluere specifikationerne og diskutere en passende tilpasset gearløsning til dit maskineri. Kontakt os.
