Hvordan forbedrer spiralformet vinkelgear kraftoverførslen i krævende maskiner?

Spiral vinkelgearer præcisionstransmissionskomponenter designet til at overføre rotationskraft mellem krydsende aksler og samtidig give jævn, pålidelig og effektiv drift. Sammenlignet med konventionelle lige vinkelgear tillader deres buede tandgeometri gradvis tandindgreb, hvilket hjælper med at reducere vibrationer, driftsstøj og stødbelastninger. Dette gør dem særligt værdifulde i industrielle gearkasser, bilsystemer, materialehåndteringsudstyr, værktøjsmaskiner, landbrugsmaskiner og andre applikationer, hvor kompakt konstruktion og pålidelig drejningsmomentoverførsel er afgørende.

Denne vejledning forklarer arbejdsprincipperne, de vigtigste fordele, almindelige anvendelser, materialeovervejelser, ydeevnefaktorer, vedligeholdelseskrav og købsovervejelser for spiralkoniske gear. Det fremhæver også almindelige kundeproblemer og praktiske måder at undgå for tidligt slid, overdreven støj, overophedning og transmissionsfejl.

Indholdsfortegnelse

Hvad er spiralbevel gear?

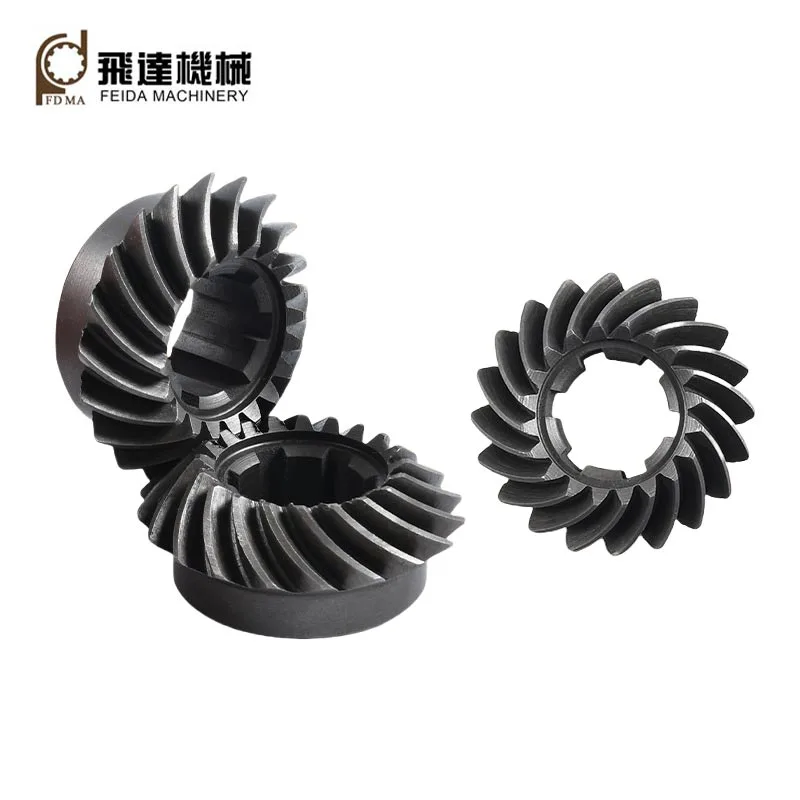

Spiral koniske tandhjul er koniske tandhjul med buede, vinklede tænder, der typisk bruges til at overføre bevægelse og drejningsmoment mellem aksler placeret i en vinkel, almindeligvis i cirka 90 grader. Deres spiraltandsprofil skaber et mere gradvist indgreb mellem parrende tænder end et lige vinkelgear.

Denne gradvise kontakt er en af ​​de primære årsager til, at disse gear er meget brugt i udstyr, hvor jævn rotation, reducerede vibrationer og pålidelig drejningsmomentoverførsel betyder noget. I stedet for at få hele tandbredden i indgreb brat, tillader spiralgeometrien, at kontakten bevæger sig hen over tandoverfladen.

For maskinproducenter kan dette udmønte sig i mere stabil drift, forbedret førerkomfort og reduceret mekanisk stød. For købere af reservedele er det imidlertid afgørende at vælge den korrekte geometri, fordi selv et gear af høj kvalitet kan yde dårligt, hvis dets tandspecifikationer, dimensioner eller sammenkoblingskomponenter er uforenelige.

Hvordan fungerer spiralformede gear?

Driftsprincippet er ligetil: Et vinkelgear, almindeligvis kaldet tandhjulet, driver et andet vinkelgear. Fordi tænderne er anbragt på koniske overflader, kan rotationsbevægelsen omdirigeres fra en aksel til en anden, mens drejningsmomentet samtidig overføres.

Fordi tandindgrebet er progressivt, kan Spiral Bevel Gears give en jævnere kraftoverførsel ved højere rotationshastigheder end mange ligetand-alternativer. Korrekt justering er fortsat afgørende. Dårlig akselpositionering, forkert slør eller utilstrækkelig smøring kan reducere disse fordele betydeligt.

Hvad er de største fordele ved spiralformede gear?

Disse fordele er særligt værdifulde, når maskineri kører kontinuerligt. Reduceret vibration og kontrolleret tandindgreb kan hjælpe med at beskytte lejer, aksler og andre forbundne komponenter mod unødvendig mekanisk belastning.

Hvor er spiral vinkelgear almindeligvis brugt?

Spiral koniske gear bruges på tværs af mange mekaniske systemer, der kræver pålidelig vinkelkraftoverførsel. Deres kombination af glat indgreb, kompakt konstruktion og momenthåndteringsevne gør dem anvendelige i både standard- og specialiserede maskiner.

Hvilke faktorer har betydning, når du vælger spiralformede gear?

At vælge et gear kun baseret på udvendig diameter eller pris er en almindelig købsfejl. Gearet skal matche det komplette transmissionssystem. Før du anmoder om et tilbud, bør maskinfabrikanter og vedligeholdelsesteam forberede de væsentlige driftsparametre.

• Gearforhold:Bekræft det nødvendige forhold mellem input- og outputhastighed.
• Moment:Identificer normale, maksimale og potentielle stødbelastninger.
• Rotationshastighed:Højere hastigheder stiller større krav til præcision, balancering og smøring.
• Trykvinkel:Gearspecifikationen skal være kompatibel med dens sammenkoblingskomponent.
• Spiral vinkel:Dette påvirker tandindgreb, belastningsfordeling og driftsegenskaber.
• Gear dimensioner:Boringsstørrelse, udvendig diameter, fladebredde og monteringsdimensioner skal passe til maskinen.
• Materiale:Materiale- og varmebehandlingskrav bør afspejle driftsbelastningen og forventet levetid.
• Miljøforhold:Støv, fugt, temperatur og korrosive forhold kan påvirke krav til materiale og overfladebehandling.
• Tilbageslag:Korrekt frigang er afgørende for problemfri drift og termisk ekspansionsstyring.

Hvordan påvirker materialer og fremstilling gearets ydeevne?

Gearets ydeevne afhænger ikke kun af tandgeometri, men også af materialevalg, bearbejdningsnøjagtighed og varmebehandling. Industrielle koniske tandhjul skal ofte modstå gentagne kontaktbelastninger, bøjningskræfter og svingende belastninger over lange driftsperioder.

Almindelige gearmaterialer omfatter legeret stål og andre tekniske materialer valgt i henhold til belastning, hastighed, miljø og omkostningskrav. Varmebehandling kan forbedre hårdhed, slidstyrke og træthedsydelse, mens præcisionsbearbejdning hjælper med at opnå nøjagtig tandgeometri og korrekt parringskontakt.

Produktionskvalitet bliver især vigtig for højhastigheds- eller højbelastningsapplikationer. Små dimensionelle afvigelser kan påvirke tandkontakt, tilbageslag, vibrationer og støj. En pålidelig producent bør derfor være i stand til at kontrollere kritiske dimensioner og opretholde ensartet produktionskvalitet på tværs af partier.

Jinjiang Feida Machinery Co., Ltd.fokuserer på maskintransmissionskomponenter og kan støtte kunder, der har brug for pålidelige gearløsninger til forskellige mekaniske applikationer. For tilpassede krav bør tekniske tegninger, dimensioner, materialespecifikationer og driftsbetingelser diskuteres før produktion.

Hvordan kan korrekt vedligeholdelse forlænge gearets levetid?

Selv et velfremstillet gear kan opleve for tidlig fejl, når installation eller vedligeholdelse forsømmes. Mange gearproblemer skyldes ikke selve tanddesignet, men af ​​forurening, fejljustering, utilstrækkelig smøring eller overdreven belastning.

1. Brug passende smøring.Vælg smøremiddel i henhold til gearkassens design, driftshastighed, temperatur og producentens anbefalinger.
2. Tjek justering.Skaftforskydning kan koncentrere belastninger på bestemte dele af tænderne og fremskynde slid.
3. Overvåg tilbageslag.For stort eller utilstrækkeligt tilbageslag kan bidrage til støj, varmeudvikling og tandskader.
4. Hold systemet rent.Fremmede partikler kan beskadige præcisionstandoverflader og fremskynde slibende slid.
5. Undersøg usædvanlig støj.Ændringer i lyd eller vibrationer kan indikere slid, forkert kontakt eller smøreproblemer.
6. Undgå overbelastning.Gentagen operation ud over det tilsigtede drejningsmoment kan forårsage bøjning af tænder eller træthed i overfladen.
7. Overvåg temperaturen.Unormalt høje temperaturer kan indikere overdreven friktion, dårlig smøring eller andre transmissionsproblemer.

Rutinemæssig inspektion er især vigtig for udstyr, der arbejder kontinuerligt eller under variabel belastning. At opdage unormalt slid tidligt er generelt billigere end at udskifte en hel gearkasse eller håndtere uventet produktionsnedetid.

Spiral vinkelgear vs. lige vinkelgear

Begge geartyper er designet til at overføre bevægelse mellem krydsende aksler, men deres tandgeometri skaber forskellige driftsegenskaber.

Det rigtige valg afhænger i sidste ende af maskinens driftsforhold frem for blot at vælge det mere avancerede design. Anvendelseskrav bør altid bestemme gearkonfigurationen.

Hvilke almindelige fejl bør købere undgå?

Indkøb af gear kan blive kompliceret, når købere fokuserer på en enkelt specifikation. Flere undgåelige fejl kan føre til dårlig ydeevne eller kompatibilitetsproblemer.

En professionel leverandør bør være villig til at gennemgå tekniske krav i stedet for blot at citere et produkt baseret på én dimension. Denne tilgang er især vigtig for OEM-, udskiftnings- og kundetilpassede maskinprojekter.

Ofte stillede spørgsmål om spiral vinkelgear

Konklusion: Opbygning af et mere pålideligt transmissionssystem

Spiralkeglegear giver en effektiv løsning til maskiner, der skal omdirigere rotationskraften mellem krydsende aksler og samtidig opretholde en jævn og pålidelig drift. Deres spiraltandgeometri kan hjælpe med at forbedre kontaktegenskaberne, reducere mekanisk stød og understøtte en stabil drejningsmomentoverførsel.

Gearkvaliteten alene bestemmer dog ikke transmissionsydelsen. Den korrekte kombination af geometri, dimensioner, materiale, varmebehandling, fremstillingspræcision, smøring og installation er afgørende. Købere bør derfor vurdere det komplette driftsmiljø i stedet for at vælge et gear udelukkende baseret på størrelse eller pris.

For producenter, udstyrsintegratorer og købere af reservedele kan samarbejde med en erfaren leverandør forenkle specifikationsbekræftelsen og reducere risikoen for kompatibilitetsproblemer.Jinjiang Feida Machinery Co., Ltd.kan arbejde med kunder om krav til maskintransmission og tilpassede gearløsninger baseret på tekniske tegninger, prøver og applikationsspecifikationer.
